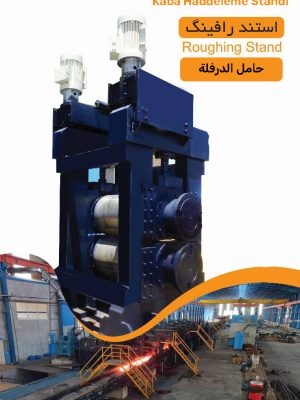

استند رافینگ، یک واحد کلیدی در خطوط نورد گرم فولاد است که با استفاده از غلطکهای نورد (Rolling Rolls)، محصول اولیه را به ابعاد و شکل مورد نظر تبدیل میکند. قفسه این استند به صورت تمام فولادی ساخته شده تا در برابر نیروها و فشارهای شدید ناشی از نورد مقاومت کند.
فرآیند و عملکرد
کاهش ابعاد: این استند با انجام ۵ پاس رفت و برگشتی، عملیات نورد را روی محصول انجام میدهد. این پاسها به تدریج ضخامت محصول را کاهش داده و آن را به ابعاد کالیبره شدهای که برای مراحل بعدی تولید (مانند نورد میانی یا نهایی) مورد نیاز است، میرساند.
1-ساختار مکانیکی: بدنه اصلی استند و همچنین یاتاقانهای غلتکها، از اسلب ۲۰۰ میلیمتری ساخته میشوند که نشاندهنده استحکام و پایداری بالای آن است. هر یاتاقان به سیستم گریسکاری مجزا مجهز است تا روانکاری مناسب و کاهش اصطکاک را تضمین کند.
2-تنظیمات مکانیکی: یاتاقان غلتک بالایی توسط یک فنر فشاری متعادل میشود تا فشار یکنواخت و ثابتی بر روی محصول اعمال کند. همچنین، گپ (فاصله) بین غلتکها با استفاده از یک پیچ قدرت از قسمت بالا به دقت تنظیم میشود تا ابعاد نهایی محصول کنترل شود.
3-پایداری محصول: برای نگهداری و هدایت دقیق محصول در حین نورد، بالکهایی در دو طرف قفسه رافینگ تعبیه شدهاند که کاسههای راهنما را در جای خود ثابت نگه میدارند و از انحراف محصول جلوگیری میکنند.
به طور خلاصه، این استند رافینگ با طراحی مستحکم و مکانیزمهای دقیق، نقش حیاتی در فرآیند آمادهسازی اولیه محصولات فولادی ایفا میکند.
